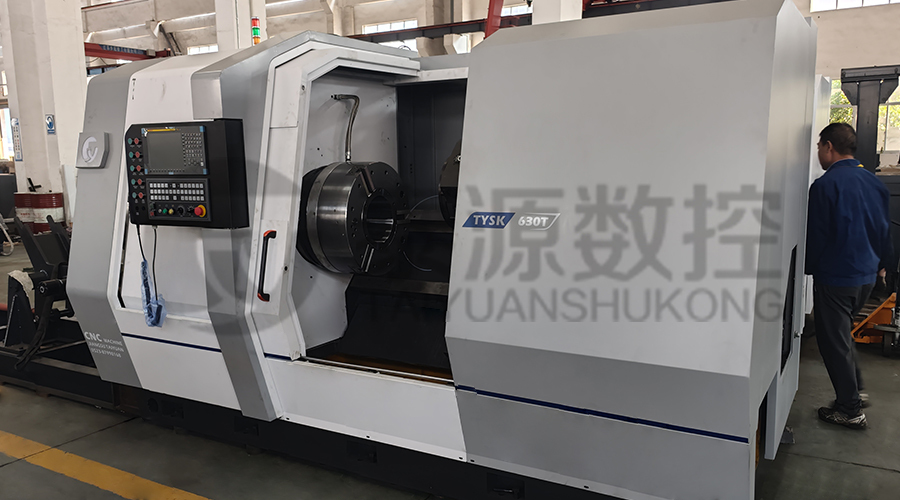

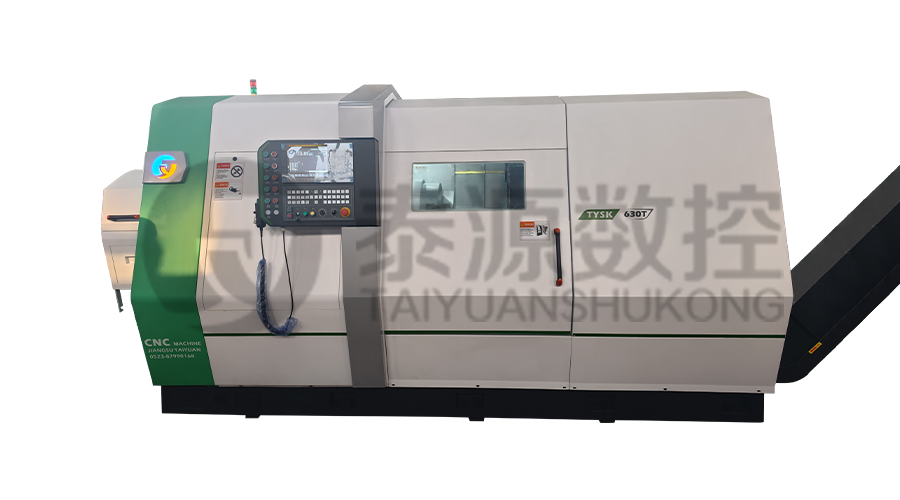

Il Tornio per tubi di trivellazione petrolifera, giunti e giunti è una soluzione CNC specializzata progettata per la lavorazione ad alta precisione di filettature di tubi in conformità con API e standard internazionali. Questa apparecchiatura è specificamente configurata per gestire le rigorose esigenze di lavorazione di prodotti tubolari per giacimenti petroliferi pesanti (OCTG). , garantendo l'integrità strutturale e connessioni a prova di perdite per aste di perforazione, giunti di utensili e giunti utilizzati nelle operazioni di perforazione di pozzi profondi.
Progetto Tecnico e Caratteristiche Strutturali
Il machine features a design del mandrino di grande diametro con un sistema a doppio mandrino, che consente il bloccaggio stabile di pezzi ad asse lungo. Il letto è costruito in ghisa di alta qualità con un'ampia struttura di guida temprata a induzione, che fornisce il rigidità statica e dinamica necessario per resistere a forti forze di taglio durante la filettatura di acciai legati ad alta resistenza. L'integrazione di viti a ricircolo di sfere di precisione e i servomotori a coppia elevata garantiscono un controllo accurato del passo, che è fondamentale per consistenza del filo affusolato e qualità della finitura superficiale.
Capacità tecniche fondamentali

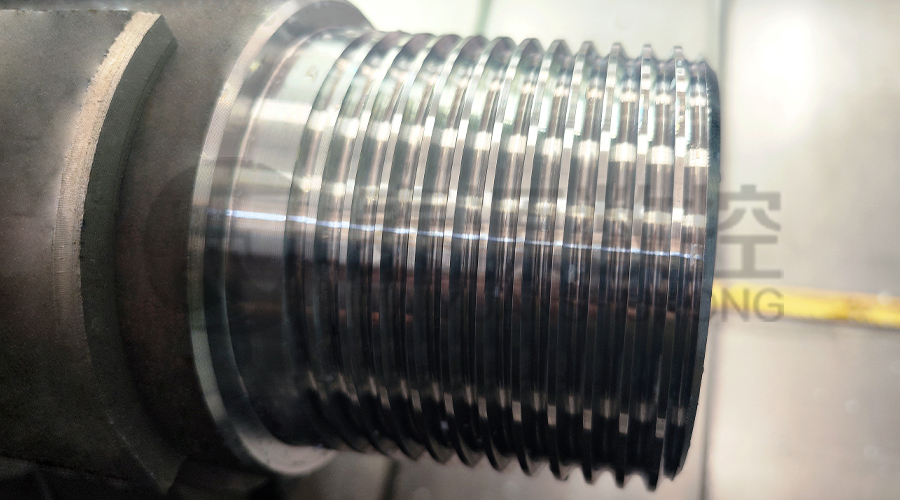

- Profilazione thread API: Capacità di eseguire filettature precise per API 5DP, API 5CT e connessioni premium, compresi profili di giunzione di utensili specializzati.

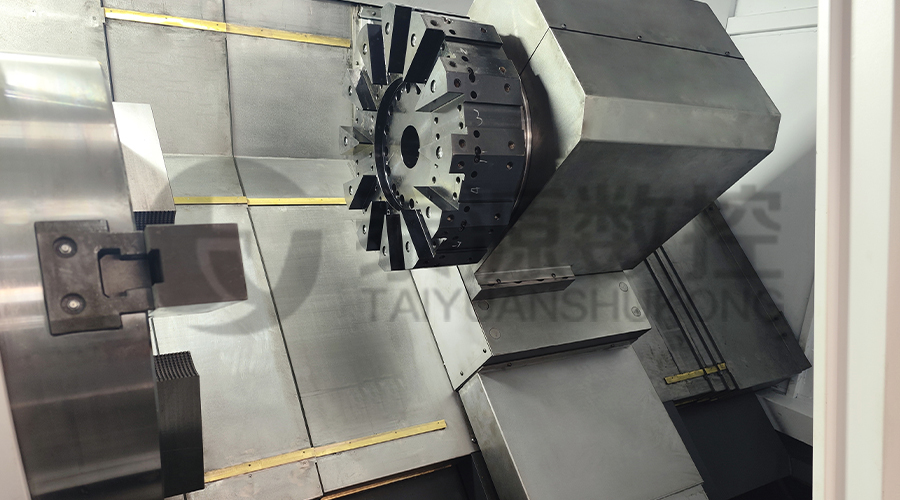

- Torretta portautensili automatizzata: Dotato di una torretta indicizzatrice ad alta velocità che facilita i rapidi cambi utensile tra i cicli di tornitura, sfacciatura e filettatura.

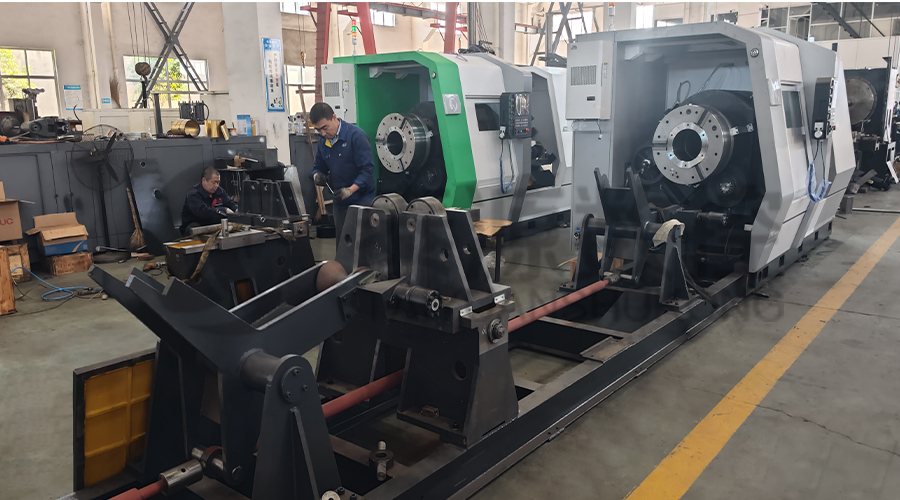

- Sistemi di supporto pezzo: Include supporti e rulli per tubi idraulici per impieghi gravosi per mantenere l'allineamento assiale e prevenire le vibrazioni durante la lavorazione di sezioni estese di tubi di perforazione.
- Precisione del controllo CNC: I sistemi di controllo avanzati forniscono una compensazione in tempo reale per l'espansione termica e l'usura degli utensili, mantenendo tolleranze strette su lunghi cicli di produzione.
Specifiche tecniche
| Descrizione dei parametri | Unità | Valore tecnico |
| Massimo. Altalena sopra il letto | mm | Φ630 - Φ1000 |
| Diametro del foro del mandrino | mm | Φ130 / Φ200 / Φ225 / Φ280 |
| Gamma di velocità del mandrino | giri/min | 10 - 600 (Variabile) |
| Diametro del tubo di lavorazione | pollice | 2-3/8"-10-3/4" |
| Posizioni della torretta | pz | 4 / 6 / 8 Verticale o Orizzontale |
| Precisione di posizionamento dell'asse X/Z | mm | 0,02/0,03 |
| Potenza del motore principale | kW | 15 / 18,5 / 22 |
Vantaggi operativi nella produzione di apparecchiature petrolifere
Implementando questo Tornio per filettatura tubi CNC in una linea di produzione riduce significativamente i tempi di ciclo ristrutturazione del giunto dell'utensile per aste di perforazione e nuova produzione di giunti. L'architettura della macchina è ottimizzata per filettatura del collare di foratura ad alta precisione e la lavorazione di aree superficiali del nastro resistenti all'usura. Utilizzando a sistema di feedback a circuito chiuso , il tornio garantisce che ogni giunto soddisfi i rigorosi requisiti di sicurezza dell'industria petrolifera e del gas, riducendo al minimo il rischio di guasti nel pozzo.
Domande frequenti
D1: In che modo questa macchina garantisce la precisione delle filettature standard API nel funzionamento continuo a lungo termine?
Il precision is maintained through a combination of high-rigidity bed design and the specialized engineering expertise of Jiangsu Taiyuan CNC Machine Tool Co., Ltd. Fondata nel 2003 nella città di Taixing, la nostra azienda gestisce uno stabilimento di 24.800 ㎡ dedicato alla produzione nazionale di apparecchiature petrolifere. I nostri torni sono dotati di a tempo di ritenzione di precisione lungo e punti di guasto minimi grazie ai nostri sistemi di qualità certificati GBT e ISO. L'uso di componenti di trasmissione premium garantisce che anche in caso di elevata potenza motrice richiesta lavorazione della filettatura del collare del trapano , l'apparecchiatura mantiene la necessaria precisione del passo e la coerenza della conicità richieste da utenti internazionali come Shanghai Baosteel e vari giacimenti petroliferi globali.
D2: Questo tornio è in grado di gestire una varietà di componenti OCTG oltre ai tubi di perforazione standard?
Sì, l'attrezzatura è progettata per un'elevata specificità e versatilità. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. produce una vasta gamma di strumenti specializzati e questo tornio può essere integrato in un tornio più ampio linea di produzione di aste di perforazione . È in grado di elaborare accoppiamenti, cerchi esterni di collari di foratura e giunti di utensili. Inoltre, il nostro portafoglio prodotti comprende macchinari specializzati per fresatura del rotore della pompa a vite , tornitura di conchiglie piegate e filettatura di mandrini. Questa ampia gamma di applicazioni nei giacimenti petroliferi, nella geologia e nelle industrie minerarie è il risultato della nostra attenzione alla "specializzazione, perfezionamento e rafforzamento" nella produzione di apparecchiature energetiche.
D3: Quale livello di supporto tecnico e affidabilità possono aspettarsi gli acquirenti internazionali?
I nostri prodotti sono riconosciuti come "affidabili di qualità nazionale" e sono attualmente utilizzati dalle principali aziende del settore Stati Uniti, Giappone, Corea del Sud e Azerbaigian . Jiangsu Taiyuan CNC Machine Tool Co., Ltd. fornisce attrezzature caratterizzate da strutture semplici per facilità di manutenzione ed elevata efficienza produttiva. Situato accanto al corso d'acqua dorato del fiume Yangtze, sfruttiamo la nostra posizione strategica e decenni di esperienza nella produzione per offrire un solido supporto tecnico e consegne affidabili. Aderiamo al concetto di guardare a concorrenti globali per garantire che i nostri macchinari soddisfino le esigenze tecniche in evoluzione del settore energetico globale.
