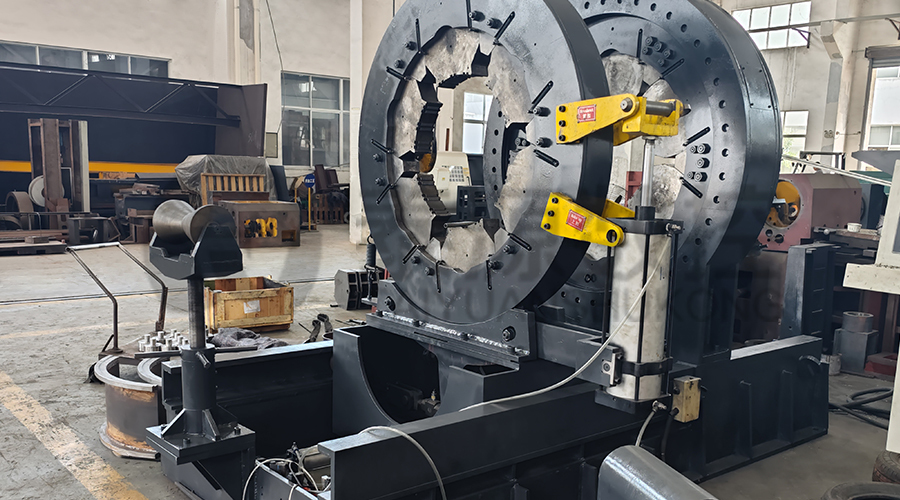

Il Tornio per unità di accoppiamento di tubi e involucri è una macchina utensile CNC specializzata, progettata per il montaggio e lo smontaggio preciso di giunti su prodotti tubolari dei paesi petroliferi (OCTG). Questa apparecchiatura integra sistemi di controllo meccanici, idraulici ed elettronici per garantire che i requisiti di coppia e posizionamento di compensazione soddisfino le specifiche API 5CT. Progettato per installazione di giunti a coppia elevata , l'unità mantiene l'integrità strutturale della connessione filettata ottimizzeo al tempo stesso la produttività nelle linee di finitura dei tubi.
Progettazione tecnica e caratteristiche operative
Il architecture of the bucking unit utilizes a sistema di azionamento del mandrino a bassa inerzia e un meccanismo di pinza idraulica per carichi pesanti. Questa configurazione consente il monitoraggio continuo di valori di coppia-giro , che è fondamentale per prevenire una coppia eccessiva o un grippaggio della filettatura durante l'assemblaggio di involucro e tubi. Il letto in stile tornio fornisce una base rigida che riduce al minimo le vibrazioni, garantendo coinvolgimento costante del thread e precisione geometrica a lungo termine.
Dotato di a controllore logico programmabile (PLC) , il sistema supporta sequenze automatizzate per diversi diametri di tubi e qualità di acciaio. Il ganasce antitraccia oppure vengono utilizzate matrici di presa specializzate per prevenire la deformazione superficiale su materiali altolegati, un requisito comune per gruppo tubi in lega resistente alla corrosione (CRA). . Utilizzando un meccanismo di feedback a circuito chiuso, l'unità di controtendenza regola la velocità di rotazione e la pressione in tempo reale in base allo specifico parametri di filettatura del giunto .
Principali vantaggi prestazionali
- Precisione della coppia: I sensori ad alta precisione forniscono l'acquisizione dei dati in tempo reale Trucco di accoppiamento API , garantendo che ogni giunto soddisfi gli standard di sicurezza certificati.
- Versatilità operativa: In grado di gestire un'ampia gamma di dimensioni di tubi, da tubi di piccolo diametro a involucri di grandi dimensioni, senza richiedere sostanziali modifiche alle attrezzature.
- Rigidità e stabilità: Il reinforced frame construction allows for operazioni a ciclo di lavoro elevato in ambienti industriali esigenti.
- Integrazione dei dati: Il system records make-up graphs (Torque vs. Turns) for quality traceability, essential for Conformità della produzione OCTG .
Specifiche tecniche
| Descrizione dei parametri | Dati tecnici/Gamma | Unità |
| Gamma di diametri di tubo applicabili | 60.3 - 508 (Personalizzabile) | mm |
| Coppia di avviamento massima | 10.000 - 150.000 (in base al modello) | N·m |
| Gamma di velocità del mandrino | 0,5 - 25 (infinitamente variabile) | giri/min |
| Precisione della misurazione della coppia | ±1% | Scala intera |
| Modalità di bloccaggio | Multipunto idraulico/sincrono | Digitare |
| Sistema di controllo | CNC/PLC con monitoraggio coppia-giro | Piattaforma |
| Alimentazione | 380 V / 415 V / 440 V (50/60 Hz) | V/Hz |
Applicazioni nella produzione di apparecchiature petrolifere
Il Tornio per unità di accoppiamento di tubi e involucri è utilizzato principalmente in strutture per la filettatura di tubi e centri di servizio del giacimento petrolifero. Serve come componente critico nella produzione di Involucro e tubi certificati API , dove il reintegro manuale è insufficiente per i requisiti di alta pressione. Questa macchina è essenziale anche per gruppo di connessione premium , dove il contatto specifico coppia-spalla deve essere verificato attraverso grafici digitali.
Domande frequenti
1. In che modo l'unità di contrasto garantisce l'integrità delle connessioni filettate premium?
Il unit utilizes a sophisticated sistema computerizzato di monitoraggio coppia-giro che traccia la relazione tra la coppia applicata e il numero di rotazioni. Ciò consente il rilevamento preciso del "punto di spalla" nelle connessioni premium. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , fondata nel 2003 e situata nel parco industriale orientale della città di Taixing, progetta queste macchine con tecnologie ad elevata rigidità e riduzione dei punti di guasto. Il nostro Accoppiamento di torni CNC per la filettatura di tubi e le unità di contrasto sono progettate per mantenere la ritenzione di precisione per lunghi periodi, garantendo che anche i profili di filettatura complessi siano assemblati senza danni, soddisfacendo i rigorosi standard delle imprese petrolifere internazionali.
2. È possibile integrare questa apparecchiatura in una linea di produzione OCTG completamente automatizzata?
Sì, l'unità di contrasto è progettata per una perfetta integrazione con sistemi automatici di movimentazione tubi e linee di trasporto. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , che copre un'area di 24.800 ㎡ e funge da importante base di produzione per produzione nazionale di apparecchiature petrolifere , fornisce soluzioni complete tra cui linee di produzione di aste di perforazione e rettificatrici specializzate. I nostri prodotti sono ampiamente utilizzati da leader globali come Shanghai Baosteel e aziende internazionali negli Stati Uniti e in Giappone. L'elevata potenza motrice e la struttura semplice delle nostre apparecchiature consentono un'elevata efficienza produttiva e un'integrazione del ciclo di lavoro elevato nelle moderne fabbriche automatizzate.
3. A quali certificazioni e standard qualitativi aderiscono queste macchine?
Il nostro Tornio per unità di accoppiamento di tubi e involucri è prodotto secondo rigorosi protocolli di controllo qualità. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. ha ottenuto la certificazione del sistema di qualità GBT, ISO ed è riconosciuta come un'impresa nazionale affidabile di qualità. La nostra competenza tecnica si estende a una vasta gamma di strumenti specializzati, tra cui torni per filettatura con collare di foratura and fresatrici a rotore con pompa a vite . Questi prodotti sono progettati per garantire elevata specificità e affidabilità, garantendo che ogni giunto lavorato soddisfi i requisiti di sicurezza delle industrie geologiche, minerarie e chimiche di tutto il mondo.
Per consulenze progettuali dettagliate o personalizzate Apparecchiature per il trattamento OCTG configurazioni, contattare il nostro ufficio tecnico-commerciale. Non vediamo l'ora di condividere lo sviluppo con voi per creare un futuro migliore.
